理音RION VM-82A振动计_VM82A测振仪

主页 » 理音振动计 » 理音RION VM-82A振动计_VM82A测振仪


产品简介:

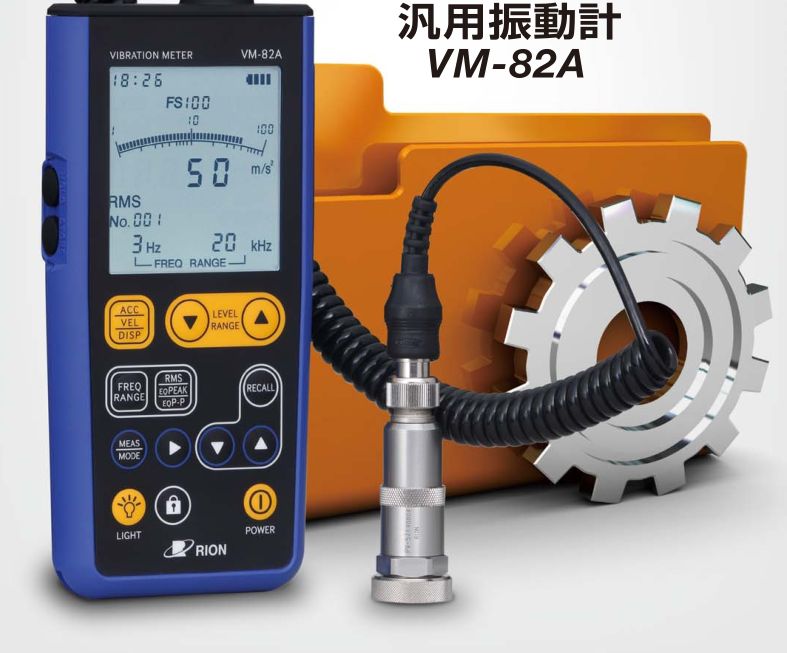

通用振动计VM-82A
主要应用于以转机为中心的工业机械设备的
维修、管理和点检等工作。
在适当频率范围测量加速度、速度和位移,
从而评价机械的振动状态。

产品特点:

通用振动计VM-82A
主要应用于以转机为中心的工业机械设备的
维修、管理和点检等工作。
在适当频率范围测量加速度、速度和位移,
从而评价机械的振动状态。

产品规格:

压电式加速度传感器 PV-57I(付属)
构造 剪切型压电式加速度传感器(CCLD型)
灵敏度 5.1 mV/m/s2(±15 %) 80 Hz、23℃
频率范围 1 Hz~5 kH(z ±10 %)
尺寸・质量 对边17(六角)X49(mm) 45g
测量范围(使用PV-57エ的场合)
ACC(加速度) 0.02~200 m/s2 EQ PEAK 1 Hz~5 kHz
VEL(速 度) 0.3~1 000 mm/s
0.1~1 000 mm/s
RMS
RMS
3 Hz~1 kHz
10 Hz~1 kHz
DISP(位 移) 0.02~100 mm
0.001~100 mm
EQ PEAK
EQ PEAK
3 Hz~500 Hz
10 Hz~500 Hz
频率范围
ACC(加速度) 3 Hz~1 kHz、3 Hz~5 kHz、1 Hz~100 Hz、3 Hz~20 kHz
VEL(速 度) 10 Hz~1 kHz、3 Hz~1 kHz
DISP(位 移) 10 Hz~500 Hz、3 Hz~500 Hz
数字受到高通滤波器或低通滤波器的影响,会比FLAT特性多出约10%的衰减点。
速度10 Hz~1 kHz的电气特性满足JIS B 0907[关于转机以及往复运动机械的振动-振动烈度要求事项」中的频率范围。
测量范围
传感器PV-57I以及传感器灵敏度 1.0~9.9 mV/m/s2
ACC(加速度) 1、10、100、1 000 m/s2
VEL(速 度) 10、100、1 000 mm/s
DISP(位 移) 0.1、1、10、100 mm
传感器灵敏度 0.1~0.99 mV/m/s 的场合为上记的 10 倍
传感器灵敏度 10~99 mV/m/s 的场合为上记的 1/10 倍
指示特性
加速度 RMS、EQ PEAK
速 度 RMS、EQ PEAK
位 移 RMS、EQ PEAK、EQ p-p
EQ PEAK= RMS × 2、EQ p-p= EQ PEAK × 2
液晶显示器(黑白断码液晶)
背光 白色LED。OVER时为红色LED
测量值显示 显示范围 001~128
以100ms间隔采样20个的算术平均值,每2秒显示一次
指示条 对数刻度、最大量程1~100 %
指示特性 RMS、EQ PEAK、EQ p-p
超载显示 显示OVER字样的同时点亮红色背光灯
测量模式 加速度、速度、位移
保存地址 000~999(1000个)
电池余量 4段显示
时钟 年、月、日、时、分
传感器灵敏度 0.10~0.99、1.0~9.9、10~99 mV/m/s2
保存数据 可以手动保存最大1000个(000~999)数据
増幅度校正 通过设置传感器灵敏度、可以调整针对各种灵敏度的增幅度
设置范围 0.10~0.99、1.0~9.9、10~99 mV/m/s2(pC/m/s2 、VP-40/42)
输出
交流输出 最大量程 1 V,输出阻抗约600Ω
直流输出 最大量程 1 V,输出阻抗约600Ω
输出电压以及显示精度(主机电气特性)
ACC(加速度) 最大量程±2 %(80 Hz)
VEL(速 度) 最大量程±3 %(80 Hz)
DISP(位 移) 最大量程±5 %(80 Hz)
综合精度(与PV-57I组合使用的场合)
ACC(加速度) 最大量程±5 %(80 Hz)
VEL(速 度) 最大量程±8 %(80 Hz)
DISP(位 移) 最大量程±10 %(80 Hz)
接口
USB 可以进行数据传输以及本设备的控制。数据的传输需要专用软件
打印机输出 可连接专用打印机打印结果
使用温湿度范围
传感器 – 20~70 ℃ 90 %RH以下
本体 – 10~50 ℃ 90 %RH以下
电源 4颗5号干电池4本(碱性/镍氢)
AC适配器(NC-98C、选购)
消耗电流 约58 mA
电池连续使用时间
碱性电池 约30小时(常温、背光OFF、各输出・通信OFF)
镍氢充电电池(eneloop proⓇ)* 约32小时(常温、背光OFF、各输出・通信OFF)
大小・重量 约171.5(H)×74(W)×25.5(D)mm・约270 g(含电池)
付属品 压电式加速度传感器 PV-57I × 1、
5号干电池(碱性)LR6 × 4、
传感器用螺旋线 VP-51KI × 1、
传感器磁座 VP-53S × 1

*eneloop pro 是松下公司的登录商标

选购品

名 称 型 式
压电式加速度传感器※ 各类
校正用激振器 VE-10
电荷转换器 VP-40
电荷转换器 VP-42
BNC适配器 VP-52C
打印机 DPU-414
打印机线 CC-42P
AC适配器 NC-98C
BNC-Pin输出线 CC-24
圆形棒状传感器座 VP-53E
六角平形传感器座 VP-53D 一般商品
M6螺钉 VP-53A
外箱 VM82015
USB线(A-mini B)

※连接方法请参考P.3的系统结构图
