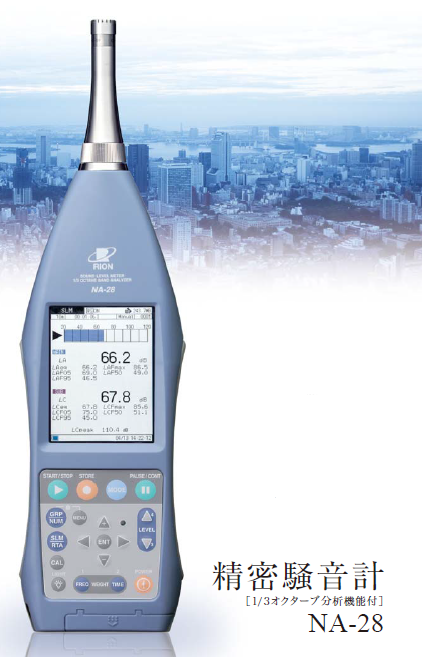

理音NA-28精密声级计_NA28噪音计

主页 » 理音声级计 » 理音NA-28精密声级计_NA28噪音计


NA-28噪音分析仪介绍:

日本理音(RION)公司生产的NA-28S是一款高性能声级计。它综合采用了最新(切边)技术并有极好的质量和使用方便的特性。

NA-28噪音分析仪特点:

1 使用方便—主要功能通过特制的反光键获得 。

2 极好的高对比度反光式TFT-LCD彩色显示器。

3 同时测量和显示1/1和1/3倍频程。

4 通过键击实现在声级计显示和分析仪显示两者间切换。

5 此仪表把数据以文本文件保存到CF存储卡的能力很大。

6 与计算机连接方便又灵活(用CF存储卡和USB虚拟盘)

7 用碱性电池使用寿命很长。






NA-28噪音分析仪
可以测量多种计权模式下的dBw值
NA-28噪音分析仪
可以同时测量1/1 1/3倍频分析(内置的倍频分析程序)







NA-28噪音分析仪
可以AC输出或者DC输出,USB接口
NA-28噪音分析仪
可以在仪器上直接回放调用保存过的数据

NA-28噪音分析仪技术参数:

可采用的技术标准

声级计:测量方法精密声级计
IEC 61672-1 : 2002 1 级 IEC 61260 : 1995 1 级
ANSI S1.4-1983 1 类 ANSI S1.1120041级
JIS C 1509-1:2005 1 级 JIS C 1514:2002 1 级
JIS C 1513:2002 1 级

测量功能

采用声级计工作方式和分析仪工作方式。采用声级计工作
方式时在主和次通道进行主要处理,在次通道也进行附加

测量方式

采用声级计工作方式



采用分析仪工作方式



测量项目

采用分析仪工作方式时只在主和次道进行测量。频率加权和时间加权能分别地为主和次道进行设定。
在主和次通道能测量在下面所列项目所示全通值。在次通道能测量 Lpeak 或者 Ltm5 。
在主通道进行实时 1 倍频程分析和 1/3 倍频程分析以及全通处理。在次通道只进行全通处理。
用所选的时间加权和频率加权特性同时测量所有项目。
瞬间的声压电平 Lp
等效连续的声压电平 Leq
辐射声级电平 L E
最大声压电平 Lmax
最小声压电平 Lmin
百分位声级电平 L N (1 ~ 99% ,增量步长为 1% ,最多为 5 个值,从 Lp 或者 Leq,1sec 计算 )
附加处理(只采用声级计工作方式)
采用声级计工作方式,能在主处理外附加有下列附加处理中的任一个。
峰值声级 Lpeak
Takt 最大声压电平 L tm5
频率加权特性对于次通道也一样。

测量时间

1 ~ 59 秒, 1 ~ 59 分, 1 ~ 24 小时

麦克风和前置放大器

UC-59 型麦克风 灵敏度 -27dB ± 2 dB ( 1 V/Pa = 0dB)
NH-23 型前置放大器

测量电平量程

A- 加权 25 ~ 130 dB
C- 加权 33 ~ 130 dB
Z- 加权 38 ~ 130 dB

总的测量电平量程
(A- 加权特性, 1kHz)

25 ~ 140 dB

峰值声级测量上限

为 143 dB

固有噪音

A- 加权最大值 17 dB
C- 加权最大值 25 dB
Z- 加权最大值 30 dB

测量频率量程

10Hz ~ 20kHz

分析频率量程

1 倍频程分析:16Hz ~ 16kHz
1/3 倍频程分析:12.5Hz ~ 20kHz

频率加权

A , C , Z

时间加权

主通道 :F( 快 ) , S( 慢 ) , 10ms
次通道: F( 快 ) , S( 慢 ) , 10ms , I( 脉冲 )

线性操作量程
全通( A- 加权)

110 dB

频谱

95 dB

电平量程

声级计方式

分析仪方式

条形图显示范围最大值为 100 dB
20 ~ 130 dB 20 ~ 120 dB 20 ~ 110 dB 20 ~ 100 dB 20 ~ 90 dB 20 ~ 80 dB
条形图显示范围最大值为 90 dB
40 ~ 130 dB 30 ~ 120 dB 20 ~ 110 dB 10 ~ 100 dB
0 ~ 90 dB -10 ~ 80 dB

采样周期
Leq , L E , Lmax , Lmin , Lpeak ,L N

15.6 m s( 同时进行 1 倍频程分析和 1/3 倍频程分析: 20.8 m s) 100ms

修正功能

风挡修正功能

扩散声场修正功能

当安装风挡时,频率响应修正确保安装的风挡与标准( IEC 61672-1 )相适应。通过菜单作此修正启用 / 断开的设置。

频率响应修正确保扩散声场修正与标准( ANSI S1.4 )相适应。通过菜单作此修正启用 / 断开的设置

显示器
更新频率

反光式半透明 TFT LCD 显示器( 240 ′ 320 点)
100ms

触发器功能

电平触发器 1

电平触发器 2

外部触发器 时间触发器

控制测量和存储器保存的开始。
触发器电平(步长为 1 dB )作为开始测量的阈值;在预定时间消逝后,测量结束。能设置斜率为 +/- 。
当超过触发器电平时进行单个测量。
当探测到外部触发器连接端头的逻辑电平中有故障信号时启用。
设置测量开始 / 停止时间和触发发生间隔。

延时功能 延时设置范围

设置在按下开始 / 停止键和实际测量或者触发器监控测量开始两者之间的延迟间隔。
0 ~ 10 秒,步长为 1 秒。

反向删除前 5 秒数据的功能

当用中止 / 继续键中止测量时,从计算中删除掉在按下此键前 5 秒的数据。

保存

以人工保存方式或者自动保存方式保存声级测量值和处理值。数据能保存在内存或者 CF 卡上。内存为一个存储块,能为此选择人工保存方式、自动 1 保存方式或者自动 2 保存方式。

人工保存 数据保存能力 内存

CF 卡

以单一地址增量方式人工地保存有关所选测量结果的数据和测量开始时间。
最多保存 1000 个数据集
每个保存名最多能保存 1000 数据集。 CF 卡能存储 100 个保存文件。

自动保存
自动 1

以预定间隔时间自动地保存测量结果。有多达 4 个标志被添加到数据上以鉴别在记录期间发生的特定事件。

测量时间
声级计方式
采样周期:
当采用内存时 分析仪方式:
主通道:
次通道
采样周期:
当采用内存时

最多为 1000 小时(使用 CF 卡。当使用内存时,参见下面说明。)
每隔 100 毫秒把 Lp 、 Leq 、 Lmax 和 Lmin 作为一组连续地保存到 CF 卡上。但不能保存次通道测量结果。
只有 100 毫秒( Lp 、 Leq 、 Lmax 和 Lmin )
最多为 3 小时
把每个频带和全通值的声压电平( Lp )值连续地保存到 CF 卡上。
全通值和频带电平值
只是全通值
1ms( 毫秒 ) ~ 1sec( 秒 ) , L eq,1s
最多为 10000 个数据(对于 1sec( 秒 ) ,或者对于 L eq,1s 为 2.7 小时。)

自动 2
声级计方式
分析仪方式: 记录数据的数目

根据预定的测量间隔,把主处理和附加处理的值以及测量开始时间连续地保存到 CF 卡上
根据预定的测量间隔,把主处理的全通值和频带电平值以及测量开始时间连续地保存到 CF 卡上。
内存 最多存储容量为 1000 个数据集
CF 卡 最多存储容量为 300000 个数据集

数据检索调用

允许观察检索在内存和 CF 卡上保存的数据和时间 / 电平显示(只有所选频带 1 )

设置文件存储

多达 5 个设置文件能保存在内存以便今后检索调用。
可以自动地根据 CF 卡上预先保存的设置文件加载设置。

输入和输出
AC 输出
输出电压
输出阻抗
负载阻抗
DC 输出
输出电压
输出阻抗
负载阻抗
比较器输出
最大应用电压
最大驱动电流
外部触发器输入
USB
遥控传感器接收

能选择和输出主通道或者次通道的全通信号在量程全标度点为 1V (有效值) 600 W 10k W 或者以上
能选择和输出主通道或者次通道的全通信号。
在量程全标度点为 3V, 25mV/dB 50 W 10k W 或者以上
开式集电极输出,也可以确定频带电平。其连接插孔与外部触发器输入共享(由菜单选择其功能)
24V 50mA
0 ~ 5V 逻辑电平信号的检测下降边触发器。其连接插孔与比较器输入共享(由菜单选择其功能)
可以作为存储器件与计算机相连接,或用作为按通信指令控制仪表的通信器件。(然而不能用通信指令作与传递保存数据和存储操作相关的设置)
允许用红外遥控器 NA-27RC1 (任选项)操作仪表。

电源要求

四节 C 尺寸 IEC R14P 电池组或者外部电源

电池组使用寿命( 23 ° C ,一般操作使用条件下)
锰电池组
碱性电池组
AC 适配器

当执行如下功能时:次通道,反光灯, AC 输出, DC 输出, USB 功能,遥控和自动保存
R14PU : 6 小时
LR14 : 14 小时(连续地使用反光灯时为 10 小时)
NC -94A

工作环境条件

-10 ~ + 50 ° C , 10 ~ 90%RH (相对湿度)

尺寸

330 ( H ) ′ 88 ( W ) ′ 50 ( D ) mm

重量

大约为 770g (备有电池组)

NA-28噪音分析仪标准配置:

NA-28噪音分析仪可选附件:

1. 主机:NA-28

一台

建筑物音响程序卡(混响时间)

2. 仪器箱

一个

非压缩的 WAF 文件记录程序卡

3. AC适配器NC-94A

一个

声音校准器 NC-74

4. 防风罩WS-10

一个

遥控器 NA-27RC1

5. CF

一个

电池组 BP-21

6. 读卡器

一个

USB miniB-B 电缆 CC-97

7. 中文软件

一套

8. 加密狗

一个

9.中英文说明书

各一本
